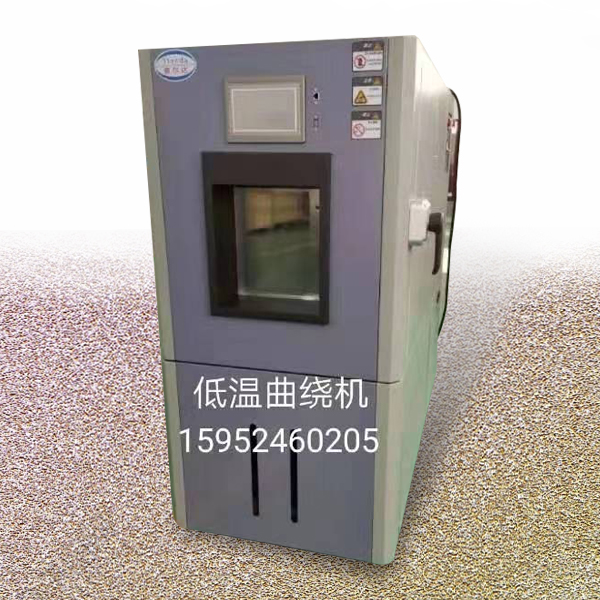

![低温曲绕试验机](/uploads/2021/04/21_11_30_50_9b21c5f3d1edb387279da76268b6bb28.jpg)

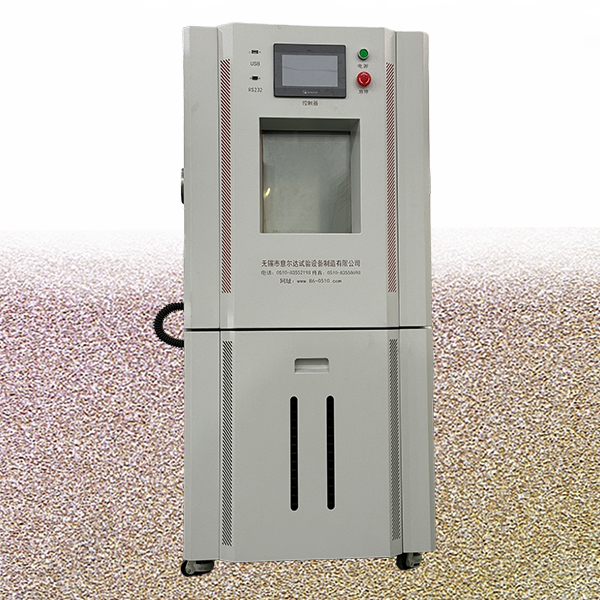

低温曲绕试验机
该仪器适用于工业产品低温的可靠性试验。对电子电工、汽车摩托、航空航天、船舶兵器、高等院校、科研单位等相关产品的零部件及材料在高、低温(交变)循环变化的情况下,检验其各项性能指标。产品具有较宽的温度控制范围,其性能指标均达到国家标准GB10592-89高低温试验箱技术条件,适用于按GB2423.1、GB2423.2《电工电子产品环境试验 试验A:低温试验方法,试验B:高温试验方法》对产品进行低温、高温试验 。
- 产品概要
该仪器适用于工业产品低温的可靠性试验。对电子电工、汽车摩托、航空航天、船舶兵器、高等院校、科研单位等相关产品的零部件及材料在高、低温(交变)循环变化的情况下,检验其各项性能指标。产品具有较宽的温度控制范围,其性能指标均达到国家标准GB10592-89高低温试验箱技术条件,适用于按GB2423.1、GB2423.2《电工电子产品环境试验 试验A:低温试验方法,试验B:高温试验方法》对产品进行低温、高温试验 。
本产品满足GB/T2423.1-2001 GB/T2423.3-1993 GB/T2423.2-2001GJB150.3、GJB150.4、IEC、MIL ISO等国家标准,以及其它相关行业标准的要求。
型 号 |
YED/CR—100L |
YED/CR—150L |
YED/CR—225L |
工作室尺寸(D×W×Hmm) |
400*450*550 |
500*500*600 |
500*600*750 |
外形尺寸(D×W×Hmm) |
900*1000*1620 |
1000*1030*1700 |
1000*1130*1800 |
型 号 |
YED/CR—500L |
YED/CR—800L |
YED/CR—010L |
工作室尺寸(D×W×Hmm) |
700*800*900 |
800*1000*1000 |
1000*1000*1000 |
外形尺寸(D×W×Hmm) |
1180*1350*2000 |
1300*1530*2120 |
1500*1530*2120 |
【产品主要参数和配置】:
性能指标 |
温度范围 |
-45℃~+50℃; -60℃~+50℃ |
|
温度波动 |
±2℃ |
||
控温精度 |
+1℃ |
||
测试通道 |
2路 |
||
计时范围 |
1~9999(S、M、H)可调 |
||
最长弯曲试件长度(mm) |
10-800 |
||
低温箱内腔尺寸(mm) |
1000*700*800mm(深*宽*高) |
||
整机外形尺寸(mm) |
2000*750*1700(深*宽*高) |
||
装机功率 |
380V;8kw |
||
温度运行控制系统 |
控制器 |
韩国TEMI 880控制器,7英寸高清真彩液晶触摸显示屏,温度控制采用P·I·D+S·S·R系统同频道协调控制;具有自动演算的功能,可编程及海量存储历史数据及曲线。带RS-232或RS-485通讯界面,并支持电脑实时监控、历史曲线回放、程序编辑、FTP上传下载、历史故障查看、远程定值/程序控制等功能。 |
|
精度范围 |
设定精度:温度0.1℃,指示精度:温度0.1℃,解析度:0.1℃ |
||
记录装置 |
可选配记录仪 |
||
温湿度传感器 |
铂金电阻 PT100Ω/MV |
||
加热系统 |
全独立系统,镍铬合金电加热式加热器 |
||
循环系统 |
耐温低噪音空调型电机.多叶式离心风轮 |
||
制冷系统 |
电磁阀/电器 |
卡士妥 / 施耐德 和 欧姆龙 |
|
干燥过滤器 |
丹佛斯 |
||
膨胀阀 |
美国艾高” |
||
制冷压缩机 |
进口全封闭压缩机(法国泰康或德国谷轮) |
||
冷却系统 |
半密闭式双段压缩机(水冷式)/全密闭式双段压缩机(风冷式) |
||
产品材料 |
外箱材质 |
1. 优质碳素钢板.磷化静电喷塑处理。 2. SUS304不锈钢雾面线条发纹处理。 (2种可选) |
|
内箱材质 |
SUS304不锈钢优质光板 |
||
保温材质 |
聚氨酯硬质发泡、超细玻璃纤维绵 |
||
门框隔热 |
双层耐高低温老化硅橡胶门密封条 |
||
观测视窗 |
照明灯保持箱内明亮,且利用发热体内嵌式钢化玻璃,随时清晰的观测箱内状况。 观测视窗尺寸:250*300mm |
||
箱体脚轮 |
机器底部采用高品质可固定式PU活动轮 |
||
标准配置 |
标准试验装置1套、测试引线孔φ50mm1个 (可根据要求开孔) |
||
安全保护 |
漏电、短路、超温、电机过热、压缩机超压、过载、过电流保护 |
||
电源电压 |
AC220V±10% 50Hz / AC380V±10% 50Hz |
||
使用环境温度 |
5~+35℃ ≤85%RH |
||
部分满足标准 |
GB/T5564-2006 ;GB16897 ;GB10544 ;GB-T3683 ;GB-T7127。 引用标准:《GB/T5563》 《GB 2941》 《GB 9868》 |
◆低温刚性曲绕试验机主要用于对橡胶软管进行低温刚性试验。
◆符合以下标准试验方法和要求:《ISO 4672-1998》 《GB/T5564-94》;引用标准:《GB/T5563》 《GB 2941》 《GB 9868》低温刚性试验机|低温曲绕试验机|低温弯曲试验机技术特点:
◆低温刚性试验机|低温曲绕试验机|低温弯曲试验机应符合GB16897-1997《制动软管》标准 。
◆具有以下自动控制功能:根据设定值闭环自动加压、补压;根据设定值闭环自动调节转速;自动监测试件是否破裂,记录试件破裂的时间,并发出报警信号。
