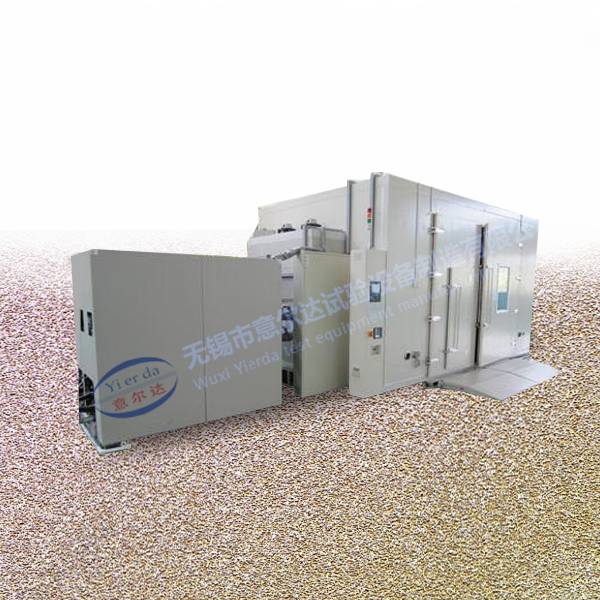

步入式恒温恒湿试验室
恒温恒湿试验室与可编程恒温恒湿试验室属同类产品，是航空、汽车、家电、科研等领域必备的测试设备，用于测试和确定电工、电子及其他产品及材料进行高温、低温、交变湿热度或恒定试验的温度环境变化后的参数及性能。
- 产品概要
恒温恒湿试验室与可编程恒温恒湿试验室属同类产品，是航空、汽车、家电、科研等领域必备的测试设备，用于测试和确定电工、电子及其他产品及材料进行高温、低温、交变湿热度或恒定试验的温度环境变化后的参数及性能。参照标准为：GB/T2423.1-2008试验A 低温试验方法、GB/T2423.2-2008试验B高温试验方法、GB/T2423.3-2016试验Ca恒定湿热试验方法、GB/T2423.4-2008试验Db交变湿热试验方法，本产品满足GB/T2423.1-2008 GB/T2423.3-2016GB/T2423.2-2008GJB150.3.GJB150.4、IEC、MIL ISO等国家标准，以及其它相关行业标准的要求。
|
型 号 |
YED-BSR-HS--060 |
YED-BSR-HA--080 |
YED-BSR-HS--0100 |
|
工作室尺寸 [深×宽×高 mm] |
2000*1500*2000 |
2000*2000*2000 |
2500*2000*2000 |
|
外形尺寸 [深×宽×高 mm] |
2600*2900*2360 |
3400*2200*2360 |
3900*2200*2360 |
|
型 号 |
YED-BSR-HS-0120 |
YED-BSR-HS--0180 |
YED-BSR-HS--0200 |
|
工作室尺寸 [深×宽×高 mm] |
3000*2000*2000 |
3000*3000*2000 |
3500*3000*2000 |
|
外形尺寸 [深×宽×高 mm] |
4400*2200*2360 |
4400*3200*2360 |
4900*3200*2360 |
【产品主要参数和配置】：
|
性
能
指
标 |
温度范围 |
① -20℃～150℃； ② -40℃～150℃； ③ -50℃～150℃； ④ -60℃～150℃； ⑤ -70℃～150℃ 根据产品测试要求选择以上的温度范围 |
|
|
湿度范围 |
30～98%R·H |
||
|
温度波动度 |
≤±0.5 ℃ |
||
|
温度均匀度 |
≤2 ℃ |
||
|
湿度偏差 |
±2%R.H |
||
|
升温时间 |
2～3℃/min |
||
|
降温时间 |
1～1.5℃/min |
||
|
温度控制方式 |
热平衡调温调湿方式 |
||
|
定时功能 |
1～9999（S、M、H）可调 |
||
|
温度运行控制系统 |
控制器 |
进口可编程触摸式液晶中文对话式显示，微电脑集成控制器。 |
|
|
温湿度显示控制仪表采用进口超大屏幕画面（7寸LED显示器），荧幕操作简单，程式编辑容易，无须按键输入，屏幕直接触摸选项。精度：0.1℃(显示范围)。 |
|||
|
温湿度控制采用P·I·D+S·S·R系统同频道协调控制。 |
|||
|
具有自动演算的功能，可将温湿度变化条件立即修正，使温湿度控制更为精确稳定。资料及试验条件输入后，控制器具有荧屏锁定功能，避免人为触摸而停机。 |
|||
|
具有120组程式、每组99段、每段可循环999步骤的容量，每段时间设定最大值为99小时59分。 |
|||
|
具有RS-232或RS-485通讯界面，可在电脑上设计程式，监视试验过程并执行自动开关机、打印曲线数据等功能。 |
|||
|
控制器具有荧屏自动屏保功能，在长时间运行状态下更好的保护液晶屏（使其寿命更长久）。 在运转或设定中，如发生错误时，会提供警示迅号。 |
|||
|
温湿度传感器 |
铂金电阻 PT100Ω/MV |
||
|
加热系统 |
全独立系统，镍铬合金电加热式加热器 |
||
|
循环系统 |
耐温低噪音空调型电机.多叶式不锈钢离心风轮 |
||
|
加湿系统 |
外置隔离式，全不锈钢锅炉式浅表面蒸发式加湿器 |
||
|
除湿系统 |
采用蒸发器盘管露点温度层流接触式加湿器 |
||
|
供水系统 |
加湿供水采用自动控制且可回收余水，节水降耗 |
||
|
制冷系统 |
电磁阀/电器 |
卡士妥 / 施耐德 和 欧姆龙 |
|
|
干燥过滤器 |
丹佛斯 |
||
|
膨胀阀 |
美国艾高” |
||
|
制冷压缩机 |
全进口半封闭德国谷轮 |
||
|
制冷方式 |
复叠式制冷、 单级制冷 |
||
|
冷凝方式 |
风式或水冷冷却 |
||
|
产品材料 |
外箱材质 |
承受力200kg/每平方米 室体材料为内胆优质不锈钢板 外胆为优质彩钢板（国内名牌） 保温介质为聚氨脂硬质发泡隔热，质轻耐抗击，隔热性能佳 大门拉手为内外开启式，以便于试验人员从封闭的室内自由开启大门。 |
|
|
内箱材质 |
SUS304不锈钢优质光板 |
||
|
保温材质 |
聚氨酯硬质发泡、超细玻璃纤维绵 |
||
|
门框隔热 |
双层耐高低温老化硅橡胶门密封条 |
||
|
观测视窗 |
照明灯保持箱内明亮，且利用发热体内嵌式钢化玻璃，随时清晰的观测箱内状况。观测视窗尺寸：400*500mm |
||
|
标准配置 |
测试引线孔φ50mm1个 （可根据要求开孔） |
||
|
安全保护 |
漏电、短路、超温、电机过热、压缩机超压、过载、过电流保护 |
||
|
电源电压 |
AC380V±10% 50Hz |
||
|
符合标准 |
GB10592－2008 高低温试验箱技术条件 GB10586－2006 湿热试验箱技术条件 GB2423.1－2008试验A 高温试验方法 GB2423.2－2008试验B 低温试验方法 GB2423.3－2016试验Ca 恒定湿热试验方法 GB2423.4－2008试验Db |
||
◆、恒温恒湿试验室可提供产业界大型零件、半成品、成品进行温湿度环境测试其主要由控制面板、配电柜、保温库板、送风板、加热器、加湿器、冷冻机组成而成。
◆、箱体库板单元组合，内容积可任意放大、拆装容易，可根据顾客需要尺寸设计与配合扩厂的迁移。
◆、采用多翼离心送风方式之水平扩散垂直热交换循环系统，避免任何死角使室内温湿度分布均匀。
◆、冷冻机采用欧美原装进口压缩机，并使用环保冷媒，冷冻系统采用二元式低温回路系统设计，并于不同温域采用不同压缩机工作使设备使用寿命更长。
◆、控制系统可选择由RS-232界面与电脑连线，使用者可以在电脑荧幕上设计程式，收集测试资料与记录，呼叫程式执行，遥控机
器开关等功能。
◆、异常状况发生时，控制器荧幕上即时自动显示故障状态，切断电源开关，并提供故障排除方法。
◆、具有时序记号接点功能，可使运转过程中，对外输出控制接点，提供使用者进行动态试验与电脑监控。
◆、库板材质采用不锈钢材质及优质钢板烤漆材质，结构坚固，防水及美观。
◆、控制方式与特色:平衡调温控制系统（BTHC） 特殊设计之天花板风扇送风强制循环系统,以P.I.D.方式控制SSR,使系统之加热加湿量等于热湿损耗量,故能长期稳定的使用。
