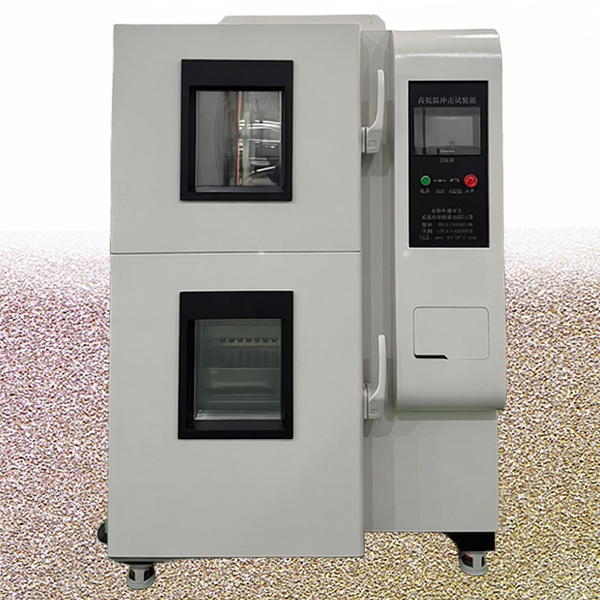

高低温冲击试验箱

高低温冲击试验箱

    【高低温冲击试验箱】又称冷热冲击试验机根据试验需求及测试标准分为三箱式和两箱式,区别在于试验方式和内部结构不同。三箱式分为蓄冷室,蓄热室和试验室,产品在测试时是放置在试验室内,不需要移动可以进行通电试验。两箱式分为高温室和低温室,是通过电机带动提篮运动来实现高低温的切换,产品放在提篮里,是随提篮一起移动的。

  • 产品概要





【高低温冲击试验箱】又称冷热冲击试验机根据试验需求及测试标准分为三箱式和两箱式,区别在于试验方式和内部结构不同。三箱式分为蓄冷室,蓄热室和试验室,产品在测试时是放置在试验室内,不需要移动可以进行通电试验。两箱式分为高温室和低温室,是通过电机带动提篮运动来实现高低温的切换,产品放在提篮里,是随提篮一起移动的.

【高低温冲击试验箱】是金属、塑料、橡胶、电子等材料行业必备的测试设备,用于测试材料结构或复合材料,在瞬间下经极高温及极低温的连续环境下忍受的程度,得以在最短时间内检测试样因热胀冷缩所引起的化学变化或物理伤害。冷热冲击试验箱满足的试验方法:GB/T2423.1.2、GB/T10592-2008、GJB150. IECMIL  ISO等国家标准,以及其它相关行业标准的要求。



【产品型号】:

型  号

GCH--100L

GCH--150L

GCH--225L

工作室尺寸

[深×宽×高 mm]

400*450*550

500*500*600

500*600*750

型  号

GCH--408L

GCH--500L

GCH--800L

工作室尺寸

[深×宽×高 mm]

600*800*850

700*800*900

800*1000*1000



【产品主要参数和配置】:















温度范围

① -20℃~200℃; ② -40℃~200℃   ③ -60℃~200℃

温度波动

±2℃

样品区温度波动

±0.5℃(恒温时)

升温时间

2~3℃/min

温度范围(测试区)

(高温区:+60℃~+200℃;低温区-10℃~-65℃)

升温时间(蓄热区)

RT~200℃约需35min

降温时间(蓄冷区)

RT~-70℃约需30min

定时功能

1~9999(S、M、H)可调

降温时间

2~3℃/min

温度转换时间

从低温区到高温区或从高温区到低温区≤5S

温度恢复时间

≤5min(与温度恢复条件有关,既冷却水温、暴露温差、恒温时间、样品重量有关)

温度冲击方法

左右式两箱法/垂直三箱法(两箱式冷热冲击试验箱/三箱式冷热冲击试验箱

样品区承重

30kg

50 kg

60kg(可以根据客户试验要求定制)

温度运行控制系统

温度冲击控制器

 韩国TEMI 8826控制器,7英寸高清真彩液晶触摸显示屏,温度控制采用P·I·D+S·S·R系统同频道协调控制;具有自动演算的功能,可编程及海量存储历史数据及曲线。带RS-232或RS-485通讯界面,并支持电脑实时监控、历史曲线回放、程序编辑、FTP上传下载、历史故障查看、远程定值/程序控制等功能。

精度范围

设定精度:温度0.1℃,指示精度:温度0.1℃,解析度:0.1℃

记录装置

可选配记录仪

温湿度传感器

铂金电阻 PT100Ω/MV

加热系统

全独立系统,镍铬合金电加热式加热器

循环系统

耐温低噪音空调型电机.多叶式离心风轮

制冷系统

电磁阀/电器

卡士妥    /    施耐德 和 欧姆龙

干燥过滤器

丹佛斯

膨胀阀

美国艾高”

制冷压缩机

进口全封闭压缩机(法国泰康或德国谷轮)

冷却系统

半密闭式复叠压缩机(水冷式)/全密闭式复叠压缩机(风冷式)







产品材料

外箱材质

1. 优质碳素钢板.磷化静电喷塑处理。

2. SUS304不锈钢雾面线条发纹处理。

(2种可选)

内箱材质

SUS304不锈钢优质光板

保温材质

聚氨酯硬质发泡、超细玻璃纤维绵

门框隔热

双层耐高低温老化硅橡胶门密封条

观测视窗

照明灯保持箱内明亮,且利用发热体内嵌式钢化玻璃,随时清晰的观测箱内状况。

箱体脚轮

机器底部采用高品质可固定式PU活动轮

标准配置

试品架2个、测试引线孔φ50mm1个 (可根据要求开孔)

安全保护

漏电、短路、超温、电机过热、压缩机超压、过载、过电流保护

电源电压

AC380V±10% 50±0.5Hz 三相五线制

使用环境温度

5℃~+30℃  ≤85%RH

部分满足标准

GB/T2423.1-2008低温试验方法; GB/T2423.2-2008。

GB/T2423.22-2012温度变化试验N 。

国军标GJB150.3-2009;

GJB150.4-2009

满足标准IEC68-2-14_试验方法N_温度变化 。

GJB150.5-2009温度冲击试验;

GJB367.2-2006 405温度冲击试验。

GB/T 2424.13-2008试验方法温度变化试验导则。

QC/T17-2015汽车零部件耐候性试验一般规则,。
