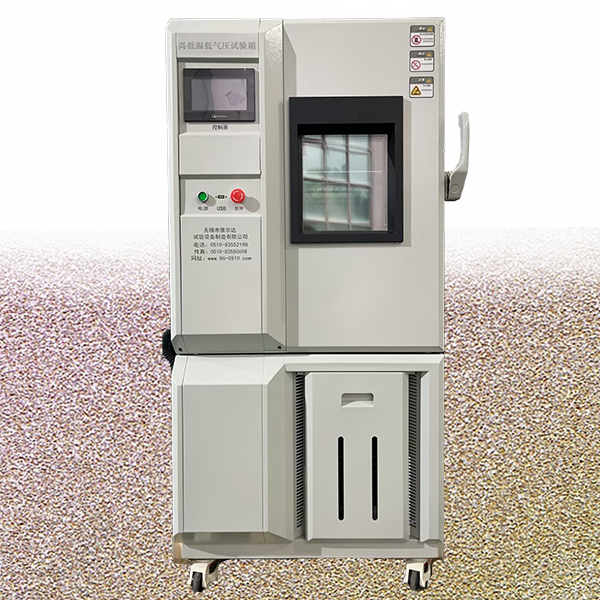

高低温低气压试验箱
高低温低气压试验箱主要用于航空、航天、信息、电子等领域,确定仪器仪表、电工产品、材料、零部件、设备在低气压、高温、低温单项或同时作用下的环境适应性与可靠性试验,并或同时对试件通电进行电气性能参数的测量.
- 产品概要
高低温低气压试验箱主要用于航空、航天、信息、电子等领域,确定仪器仪表、电工产品、材料、零部件、设备在低气压、高温、低温单项或同时作用下的环境适应性与可靠性试验,并或同时对试件通电进行电气性能参数的测量.
型 号 |
DQY /GDW--50 |
DQY /GDW --100 |
DQY /GDW --150 |
DQY /GDW --225 |
工作室尺寸 [深×宽×高 mm] |
300*350*450 |
400*450*550 |
500*500*600 |
500*600*750 |
外形尺寸 [深×宽×高 mm] |
810*900*1560 |
940*970*1650 |
960*1070*1700 |
1000*1050*1850 |
型 号 |
DQY /GDW--408 |
DQY /GDW--500 |
DQY /GDW--800 |
DQY /GDW --010 |
工作室尺寸 [深×宽×高 mm] |
600*800*850 |
700*800*900 |
800*1000*1000 |
1000*1000*1000 |
外形尺寸 [深×宽×高 mm] |
1000*1250*1950 |
1220*1260*2000 |
1420*1360*2020 |
1450*1500*2020 |
【产品主要参数和配置】:
性能指标 |
温度范围 |
① -20℃~150℃; ② -40℃~150℃; ③ -50℃~150℃; ④ -60℃~150℃; ⑤ -70℃~150℃ ; ⑥ -80℃~150℃ 。 根据产品测试要求选择以上的温度范围 |
|
温度波动度 |
≤±0.5 ℃(常压,空载) |
||
温度均匀度 |
≤±2 ℃(常压,空载) |
||
温度偏差 |
≤±3℃(常压,空载) |
||
升温时间 |
2~3℃/min |
||
降温时间 |
0.7~1.2℃/min |
||
压力偏差 |
常压~40Kp:±1.8Kpa; 40Kp~4Kpa:±4.5 %; 4Kp~0.5KPa:±0.1Kpa |
||
压力范围 |
常压~0.5KP; |
||
降压时间 |
≤45min(常压~0.5kPa) |
||
真空泵 |
机械旋片式油浸真空泵(配油雾过滤器) |
||
压力传感器 |
电子式压力变送器 |
||
压力调节阀 |
电子调节球阀 |
||
温度控制方式 |
冷热平衡(BTC方式) |
||
定时功能 |
1~9999(S、M、H)可调 |
||
温度运行控制系统 |
控制器 |
韩国TEMI 880控制器,触摸屏显示屏,温度控制采用P·I·D+S·S·R系统同频道协调控制;具有自动演算的功能,可编程及海量存储历史数据及曲线。带RS-232或RS-485通讯界面,并支持电脑实时监控、打印、历史曲线回放、程序编辑、FTP上传下载、历史故障查看、远程定值/程序控制等功能。 |
|
程序容量 |
20个程序,每个程序最大50段,循环步最大99次循环,可连续设定范围 |
||
USB功能 |
用户可通过USB盘,存储/调出设定程序:可将存储在控制器内的试验曲线数据存储到USB盘上。 |
||
打印功能 |
通过PC机显示和打印试验曲线 |
||
分辨率 |
温度0.1℃ 压力0.01kpa:时间0.1分钟 |
||
记录装置 |
可选配记录仪,为编程和文档处理提供更多的接口选项,记录量大:SD卡储存,USB输出,电脑连接打印,大仓有纸无纸记录等选配。 |
||
温度传感器 |
铂金电阻 PT100Ω/MV |
||
加热系统 |
全独立系统,镍铬合金电加热式加热器 |
||
循环系统 |
耐温低噪音空调型电机.多叶式离心风轮 |
||
制冷系统 |
电磁阀/电器 |
卡士妥 / 施耐德 和 欧姆龙 |
|
干燥过滤器 |
丹佛斯 |
||
膨胀阀 |
美国艾高” |
||
制冷压缩机 |
进口全封闭压缩机【法国泰康或德国谷轮】 |
||
制冷方式 |
A. 机械式单级压缩制冷(风冷) B 机械式复叠压缩制冷(水冷) |
||
产品材料 |
内箱材质 |
SUS304不锈钢优质光板 |
|
外箱材质 |
1. 优质碳素钢板.磷化静电喷塑处理。 2. SUS304不锈钢雾面线条发纹处理。 (2种可选) |
||
保温材质 |
聚氨酯硬质发泡、超细玻璃纤维绵 |
||
门框隔热 |
双层耐高低温老化硅橡胶门密封条 |
||
观测视窗 |
照明灯保持箱内明亮,且利用发热体内嵌式钢化玻璃,随时清晰的观测箱内状况。观测视窗尺寸:200*300或300*400 |
||
箱体脚轮 |
机器底部采用高品质可固定式PU活动轮。 |
||
真空系统组成 |
真空系统是获得真空度和测量控制真空度的组成部分,由真空测量系统和真空获得机组组成 |
||
真空度测量 |
真空度测量采用压力传感器进行测量该真空规采用压力应变实现真空度测量,测量数据为线形电信号,可直接输入设备控制器进行显示和控制 |
||
标准配置 |
试品架2个、测试引线孔φ50mm1个 (可根据要求开孔) |
||
安全保护 |
漏电、短路、超温、电机过热、压缩机超压、过载、过电流保护 |
||
电源电压 |
AC380V±10% 50Hz |
||
使用环境温度 |
+5~+30℃≤85%RH |
参考标准:GB/T2423.26-2008高温/低气压综合试验箱;GJB150.2-2009 高低温/低气压试验;
GB10590-2006 低温/低气压试验箱技术条件;GB15091-89 高温/低气压试验箱技术条件;
GB11159-2010 低气压试验箱技术条件;GB/T2423.25-2008 低温/低气压综合试验箱;
